FMV DESKPOWER F/E90Dを分解

e0137022_7411546.jpg 内蔵HDDを取り出す必要があり、富士通のFMV DESKPOWER F/E90D(FMVFE90DW)を分解してみた。

 分解の模様は以下の通り。






1. スタンドカバーを外す

 画面を伏せるように本体を置き、スタンド裏面のネジを一つはずすと、スタンドカバーが外せるようになる。


2. スタンドを外す

 赤丸の4つのネジを外すと、スタンドが外れる。


3. 本体カバーを外す準備1

 本体底面にある3つのネジを外す


4. 本体カバーを外す準備2

 メモリーを交換するためのバックパネルと、B-CASカードのカバーとカードを外し、赤丸の2つのネジを外してメモリーカバーを外す
(追記:メモリーを交換するためのカバーは外さなくて大丈夫でした。)


5. 本体カバーを外す準備3

 赤丸の4カ所のネジを外す。


6. 本体カバーを外す

 本体カバーは爪で引っかかっているだけなので、外しやすいところから、普通にフタを開けるように開けていくと、バキッバキッと外れていく。


7. 金属フレームを外す

 赤丸の辺りにあるネジ14個を外すと金属フレームが外れる。


8. できあがり



9. 内蔵HDDのデータを救出

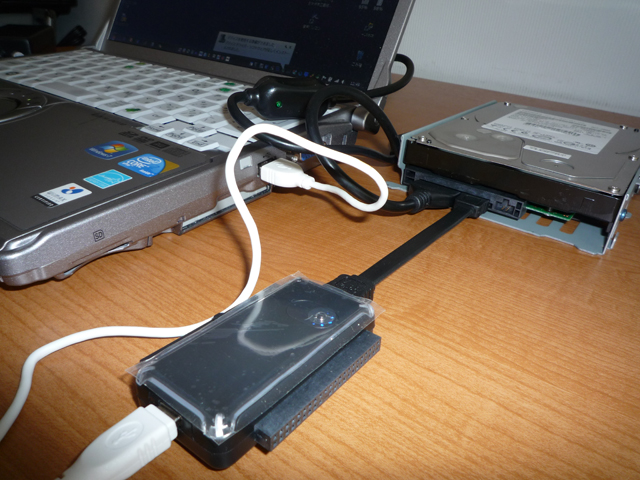

 SATAの内蔵HDD内のデータを、USBに変換してデータを救出。


 今回は、Windows 7が修復不能にクラッシュしてしまったため、HDD内のデータを救出するためにに、HDDを取り出したのでした。
